iOS で SceneKit を試す(Swift 3) その7 - 標準的なアニメーション

SceneKit のアニメーション

SceneKit のアニメーションには大きく分けて以下の 2 種類があり、今回の紹介するものは後者のもの。

物理アニメーションやパーティクルなど SceneKit が自動で動きを計算するもの
アプリ開発者が任意で動きを設定するもの

アニメーションの方法の種類

SceneKit でアニメーションさせる主な方法は以下の3つ。

Core Animation
SCNAction
SCNTransaction

Core Animation と SCNAction

チルドノードである SCNNode をアニメーションさせる。

UI を操作して弾を撃つ動作やキャラクターを移動させるなど、ユーザーのインタラクションによるアニメーションに適している。

また、繰り返し設定があるため、固定している物体のアニメーションにも使用できる

SCNTransaction

シーン内のオブジェクトを一斉にアニメーションさせる。
ゲームオーバー時に画面を初期状態に戻すなどの全体の変更に適している。

クラス名	適応箇所	アニメーションの繰り返し
Core Animation	ノード	○
SCNAction	ノード	○
SCNTransaction	シーン	×

ノードに紐付いているアニメーション機能しては、時間ないで処理する SCNAnimationEvent やキャラクターなどのスキニングアニメーションを行う SCNSkinne があるが今回は割愛。

以降、以前作成したテンプレートを使って、
ドーナツ状のオブジェクトを X 軸方向に回転のアニメーションを行う。

下準備

テンプレートを作成し、トーラス(ドーナツ状のもの)を作成。
全体の半径 2、わっかの断面の円の半径が 0.35 で設定した。

let torus = SCNTorus(ringRadius: 2, pipeRadius: 0.35)
let torusNode = SCNNode(geometry: torus)
self.rootNode.addChildNode(torusNode)

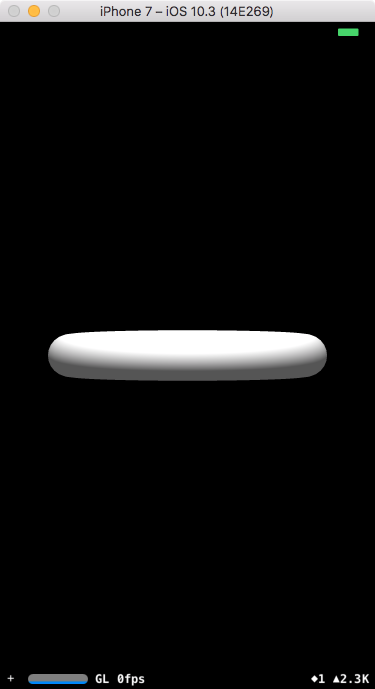

横を向いたドーナツが表示される。
現状だとドーナツなのか不明であるためアニメーションさせてみる。

f:id:x67x6fx74x6f:20170602175413p:plain

Core Animation で動かす

通常の CABasicAnimation を設定して、SCNNode のメソッド addAnimation 適応するだけ。以下の命令を addChildNode の下に設定。

let rotate = CABasicAnimation(keyPath: "rotation")
rotate.fromValue   = SCNVector4(0.0, 0.0, 0.0, 0.0)
rotate.toValue     = SCNVector4(1.0, 0.0, 0.0, Float.pi * 2.0)
rotate.duration    = 10
rotate.repeatCount = HUGE

torusNode.addAnimation(rotate, forKey: "rotate")

forKey の文字列はアニメーションを止めるなど、今動作しているものを調べるためのもので必要なければ空でも良い。

f:id:x67x6fx74x6f:20170602175435g:plain

SCNAction で動かす

SceneKit で用意されている SCNAction を使ってみる。
先ほどの Core Animation のものを削除し、以下の命令を addChildNode の下に設定。
X軸方向に 180度回転し、その後 Z軸方向に180度回転する。

torusNode.runAction(
    SCNAction.repeatForever(
        SCNAction.sequence([
            SCNAction.rotateBy(x: CGFloat(Float.pi * 1.0), y: 0, z: 0, duration: 5),
            SCNAction.rotateBy(x: 0, y: 0, z: CGFloat(Float.pi * 1.0), duration: 5)
        ])
    )
)

SpriteKit の SKAction と使い方は同じで以下の流れで動いている。

回転する命令 SCNAction.rotateBy を2つ設定
SCNAction.sequence で設定したアニメーションを順に動かす設定をする
SCNAction.repeatForever で無限ループにする
SCNNode のメソッド runAction でアニメーションを開始

SCNTransaction で動かす

上の2つはノードに紐付いたメソッドだが、SCNTransaction はどこでも実行できる。今回の例では、トーラスを360度回転させて、それと同時にカメラを遠ざけている。

先ほどの SCNAction のものを削除。
カメラとともに動かすため、以下のものを self.rootNode.addChildNode(cameraNode) よりの下に設定。

// アニメーション設定 開始
SCNTransaction.begin()

SCNTransaction.animationDuration = 10
torusNode.rotation = SCNVector4(1.0, 0.0, 0.0, Float.pi * 2.0)
cameraNode.position = SCNVector3(x: 0, y: 0, z: 30)

// アニメーション設定 終了し実行
SCNTransaction.commit()

SCNTransaction はデフォルトでイージングが掛かっているので必要なければ切る。

アニメーションの同時設定、優先度

軽く調べたところ、同じノードに SCNAction と Core Animation を適応した場合は、SCNAction が優先される。

また、SCNAction か Core Animation でアニメーション設定したノードに対して、SCNTransaction でアニメーションをかけると互いの動作がミックスされる。

さわりだけの紹介なので、今後詳しく紹介したいと思う。

今回はここまで。

GameScene.swift の全コード

Core Animation 版

import SceneKit

class GameScene: SCNScene {

    override init() {
        super.init()

        self.setUpScene()
    }

    required init?(coder aDecoder: NSCoder) {
        fatalError("init(coder:) has not been implemented")
    }

    func setUpScene() {

        let torus = SCNTorus(ringRadius: 2, pipeRadius: 0.35)
        let torusNode = SCNNode(geometry: torus)
        self.rootNode.addChildNode(torusNode)

        let rotate = CABasicAnimation(keyPath: "rotation")
        rotate.fromValue   = SCNVector4(0.0, 0.0, 0.0, 0.0)
        rotate.toValue     = SCNVector4(1.0, 0.0, 0.0, Float.pi * 2.0)
        rotate.duration    = 10
        rotate.repeatCount = HUGE
        torusNode.addAnimation(rotate, forKey: "rotate")

        // オムニ ライト
        let lightNode = SCNNode()
        lightNode.light = SCNLight()
        lightNode.light!.type = .omni
        lightNode.position = SCNVector3(x: 0, y: 10, z: 10)
        self.rootNode.addChildNode(lightNode)

        // アンビエント ライト
        let ambientLightNode = SCNNode()
        ambientLightNode.light = SCNLight()
        ambientLightNode.light!.type = .ambient
        ambientLightNode.light!.color = UIColor.darkGray
        self.rootNode.addChildNode(ambientLightNode)

        // カメラ
        let cameraNode = SCNNode()
        cameraNode.camera = SCNCamera()
        cameraNode.position = SCNVector3(x: 0, y: 0, z: 10)
        self.rootNode.addChildNode(cameraNode)

    }
}

SCNAction 版

import SceneKit

class GameScene: SCNScene {

    override init() {
        super.init()

        self.setUpScene()
    }

    required init?(coder aDecoder: NSCoder) {
        fatalError("init(coder:) has not been implemented")
    }

    func setUpScene() {

        let torus = SCNTorus(ringRadius: 2, pipeRadius: 0.35)
        let torusNode = SCNNode(geometry: torus)
        self.rootNode.addChildNode(torusNode)

        torusNode.runAction(
            SCNAction.repeatForever(
                SCNAction.sequence([
                    SCNAction.rotateBy(x: 0, y: 0, z: CGFloat(Float.pi * 1.0), duration: 5),
                    SCNAction.rotateBy(x: CGFloat(Float.pi * 1.0), y: 0, z: 0, duration: 5)
                ])
            )
        )

        // オムニ ライト
        let lightNode = SCNNode()
        lightNode.light = SCNLight()
        lightNode.light!.type = .omni
        lightNode.position = SCNVector3(x: 0, y: 10, z: 10)
        self.rootNode.addChildNode(lightNode)

        // アンビエント ライト
        let ambientLightNode = SCNNode()
        ambientLightNode.light = SCNLight()
        ambientLightNode.light!.type = .ambient
        ambientLightNode.light!.color = UIColor.darkGray
        self.rootNode.addChildNode(ambientLightNode)

        // カメラ
        let cameraNode = SCNNode()
        cameraNode.camera = SCNCamera()
        cameraNode.position = SCNVector3(x: 0, y: 0, z: 10)
        self.rootNode.addChildNode(cameraNode)

    }
}

SCNTransaction 版

import SceneKit

class GameScene: SCNScene {

    override init() {
        super.init()

        self.setUpScene()
    }

    required init?(coder aDecoder: NSCoder) {
        fatalError("init(coder:) has not been implemented")
    }

    func setUpScene() {

        let torus = SCNTorus(ringRadius: 2, pipeRadius: 0.35)
        let torusNode = SCNNode(geometry: torus)
        self.rootNode.addChildNode(torusNode)

        // オムニ ライト
        let lightNode = SCNNode()
        lightNode.light = SCNLight()
        lightNode.light!.type = .omni
        lightNode.position = SCNVector3(x: 0, y: 10, z: 10)
        self.rootNode.addChildNode(lightNode)

        // アンビエント ライト
        let ambientLightNode = SCNNode()
        ambientLightNode.light = SCNLight()
        ambientLightNode.light!.type = .ambient
        ambientLightNode.light!.color = UIColor.darkGray
        self.rootNode.addChildNode(ambientLightNode)

        // カメラ
        let cameraNode = SCNNode()
        cameraNode.camera = SCNCamera()
        cameraNode.position = SCNVector3(x: 0, y: 0, z: 10)
        self.rootNode.addChildNode(cameraNode)

        SCNTransaction.begin()
        SCNTransaction.animationDuration = 10
        torusNode.rotation = SCNVector4(1.0, 0.0, 0.0, Float.pi * 2.0)
        cameraNode.position = SCNVector3(x: 0, y: 0, z: 30)

        SCNTransaction.commit()

    }
}
