iOS で SceneKit を試す(Swift 3) その30 - ビルトインジオメトリ SCNText(テキスト)

フォントから作成する 3D テキストのジオメトリ。

NSString もしくは NSAttributedString で使用したいテキストを設定する。

ベースラインではなく、ディセンダ(下の空き)を含めるため、
原点においても文字は左下は原点にこないので注意。

また、文字の奥行きが 0 の場合はポリゴンが両面描画される。

f:id:x67x6fx74x6f:20170713121534p:plain



Scene Editor でのパラメーター

オブジェクトライブラリの 3D Text を Scene Editor にドラッグ&ドロップして、Attributes Inspector を開く(Command + Option + 4)

1番上の Text の項目で設定値が変更できる

f:id:x67x6fx74x6f:20170713121606p:plain



Text

表示する文字列。



Font

フォントとフォントの大きさの設定。

初期値は Helvetica のレギュラーで、サイズは 36 ポイント。



Extrusion depth

3D テキストの奥行き
初期値は 1。



Flatness

3D テキストのカーブなど湾曲している部分のポリゴンの細かさ。
初期値は 0.6。

0 で最も細かくなる。



Chamfer radius

3D テキスト角部分の面取りの大きさ。
初期値は 0 で面取りは行われない。



Chamfer profile

パスから面取りの形を設定する。

Scene Editor からはエッジに丸みが帯びる Round と直線の Straight のみ選択できる



Scene Editor 以外で設定できる項目

プロパティ名 機能
string 表示する文字列を設定する。NSAttributedString での設定も可能
font UIFont 設定する
containerFrame CGRect で SCNText の大きさを設定できる
isWrapped 文字の折り返し設定
truncationMode トランケート設定
alignmentMode 文字の向き(右寄せ、中央、左寄せ、など)
textSize 文字の大きさ設定。ドキュメントにはこのプロパティが書いてあるが SCNText の定義で見つけることができなかったため使用できるか不明。



例: containerFrame による表示領域指定

f:id:x67x6fx74x6f:20170713121942p:plain



例: truncationMode によるトランケート指定

領域内に文字が入らないため、「…」でトランケート表示される

f:id:x67x6fx74x6f:20170713122031p:plain



注意点

  • containerFrame で表示サイズを設定しない場合は isWrapped、truncationMode、alignmentMode は使用できない。

  • NSAttributedString が設定されると font、isWrapped、truncationMode、alignmentMode 設定していても無視される。 なので、自前でアトリビュートを設定する。

  • chamferProfile は始点が (x: 0.0, y: 1.0)、終点 (x: 1.0, y: 0.0) の間で設定されている UIBezierPath を与えると描画される

  • chamferRadius、chamferProfile などが正しく設定されていない状態で flatness を 0 にするとクラッシュすることがある。

  • SCNText のマテリアルは [前面文字、前面 chamfer、伸びている部分、後面 chamfer、後面文字] の5つの配列で構成される。
    指定されない場合は、通常どうり firstMaterial が適応される。

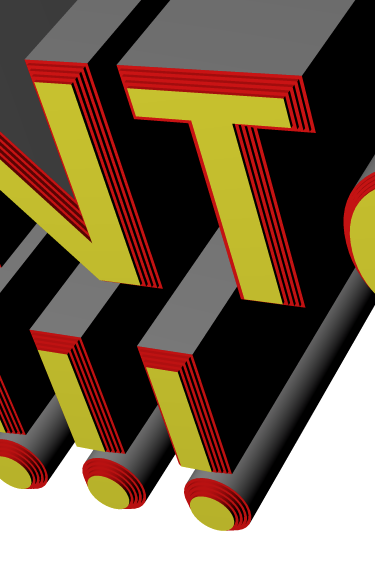

例: chamferProfile と マテリアル指定

f:id:x67x6fx74x6f:20170713123209p:plain



コード

// シーン設定
let scnView = self.view as! SCNView
scnView.showsStatistics = true
scnView.allowsCameraControl = true

let scene = SCNScene()
scene.background.contents = UIColor.white
scnView.scene = scene

// カメラ設定
let cameraNode = SCNNode()
cameraNode.camera = SCNCamera()
cameraNode.position = SCNVector3(2.372,1.473,2.399)
cameraNode.eulerAngles = SCNVector3(-Float.pi * 0.125,Float.pi * 0.25,0)
scene.rootNode.addChildNode(cameraNode)

// ライト設定
let lightNode = SCNNode()
let omniLight = SCNLight()
omniLight.type = .omni
lightNode.light = omniLight
lightNode.position = SCNVector3(0,5,5)
scene.rootNode.addChildNode(lightNode)

// SCNText
let text = SCNText(string: "SCNText!!!", extrusionDepth: 1)

//text.containerFrame = CGRect(x: -0.5, y: -2, width: 2, height: 4)
//text.isWrapped = false
//text.truncationMode = kCATruncationEnd
//text.alignmentMode = kCAAlignmentCenter
//text.font = UIFont(name: "Futura-Bold", size: 0.5)

// NSAttributedString 設定
let style = NSMutableParagraphStyle()
style.lineSpacing = -0.5

let textFont:UIFont = UIFont(name: "Futura-Bold", size: 0.5)!

text.string = NSAttributedString(string: "SCNText!!!", attributes: [
    NSParagraphStyleAttributeName: style,
    NSFontAttributeName: textFont
])

// その他の設定
text.flatness = 0.0
text.extrusionDepth = 1
text.chamferRadius = 0.02

// chamfer の形状設定
let path = UIBezierPath()
path.move(to: CGPoint(x: 0.0, y: 1.0))
path.addLine(to: CGPoint(x: 0.0, y: 0.75))
path.addLine(to: CGPoint(x: 0.25, y: 0.75))
path.addLine(to: CGPoint(x: 0.25, y: 0.5))
path.addLine(to: CGPoint(x: 0.5, y: 0.5))
path.addLine(to: CGPoint(x: 0.5, y: 0.25))
path.addLine(to: CGPoint(x: 0.75, y: 0.25))
path.addLine(to: CGPoint(x: 0.75, y: 0.0))
path.addLine(to: CGPoint(x: 1.0, y: 0.0))

text.chamferProfile = path

// マテリアル設定

let m1 = SCNMaterial()
let m2 = SCNMaterial()
let m3 = SCNMaterial()

m1.diffuse.contents = UIColor(red: 0.7, green: 0.7, blue: 0.7, alpha: 1.0)
m2.diffuse.contents = UIColor.red
m3.diffuse.contents = UIColor.yellow

text.materials = [m3,m2,m1,m2,m3]


let node = SCNNode(geometry: text)
node.position = SCNVector3Zero
scene.rootNode.addChildNode(node)



今回はここまで。
